جزئیات اجرای وال پست بتنی و فلزی

وال پست (wall post) کلافی است که در طولهای مشخص برای یکپارچه عمل نمودن دیوار بکار می رود.

وال پست (wall post) به معنای نگهدارنده دیوار و به ۲ صورت  قائم و افقی می باشد که سبب درگیری دیوار با اسکلت و در نتیجه استحکام دیوار خواهد شد واعضائ قائم

در زمانی که دهانه شما بزرگ باشد از روی تیر طبقه پایین به زیر تیر طبقه بالا در دهانه جوش میشود .

وظیفه وال پست ها انتقال نیروهای حاصل از باد و زلزله از دیوار به فریم می باشد که موجب عدم تخریب دیوار می گردد.

طبق تعریف بند ۳-۷ صفحه ۶۴ آئین نامه ۲۸۰۰ ویرایش دوم ، حداکثر طول مجاز دیوار غیر سازه ای یا تیغه ای بین دو پشت بند عبارتست از ۴۰ برابر ضخامت دیوار یا تیغه و

یا ۶ متر هر کدام کمتر باشد و حداکثر ارتفاع مجاز دیوارهای غیر سازه ای و تیغه ها از تراز کف مجاور ۳٫۵ متر می باشد .

در شرایط فوق نیازی به اجرای وال پست قائم یا افقی نیست ولی در صورت اضافه شدن دهانه ها یا ارتفاع نیاز به استفاده از آن می باشد.

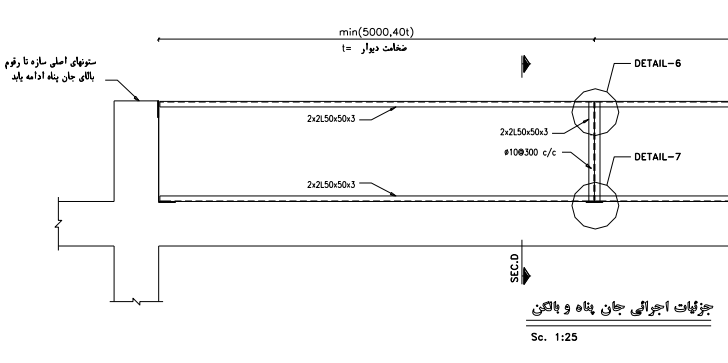

نقشه و جزئیات اجرای وال پست (wall post)

لبه قائم تیغه ها نباید آزاد باشد .این لبه ها باید به یک تیغه دیگر یا یک دیوار عمود بر آن ، یا یکی از اجزای سازه یا ستونکی که به همین منظور از فولاد ، بتن آرمه یا چوب

تعبیه می شود، با اتصال کافی داشته باشد.

ستونک می تواند از یک ناودانی حداقل نمره ۶ یا معادل آن از فولاد ،بتن آرمه یا چوب تشکیل شده باشد . اگر طول تیغه پشت بند کمتر از ۱٫۵ متر باشد ، از لبه آن می تواند

آزاد باشد.
عدم نبشی کشی دیوارهای نما دار و دیوارهای بدون نما از اشکالات اجرایی رایج ساختمانهای بتنی می باشد.

وال پست می تواند فلزی یا بتن آرمه باشد.وال پست های فلزی معمولا بصورت پروفیل نبشی ، ناودانی و یا قوطی می باشد .دو سر این اجزای قائم باید به گونه ای

مناسب در کف و سقف مهار گردند.

در ادامه فایل دفترچه راهنمای نکات حائز اهمیت در محاسبات و نقشه های سازه و موارد عمومی وال پست ها مربوط به کلیه ساختمانها تهیه شده در واحد کنترل نقشه نظام مهندسی استان تهران جهت مطالعه قرار می گیرد.
